一、適用對象

適用于只有一個起升卷筒(單鉤)的各類起重機上，其開閉機構新穎、裝卸料時開閉自如，整機使用拆卸方便，適用水下陸上作業，進行抓取、堆積。

二、單繩懸掛式抓斗注意事項

單繩懸掛式抓斗無法空中張合，手拉式和遙控式可以實現在空中打開。

三、 結構組成。

組成一般由吊梁（環）、鋼絲繩、滑桿、上承梁、滑架組、下乘梁、撐桿、斗部。

四、單繩懸掛式抓斗工作原理

其開閉主要是彈性元件、滑架、鎖鉤等配合運動。抓取時，張開的抓斗降到物料上后，鋼絲繩繼續下降使滑架下滑，由于滑架上彈簧的作用，使爪子扣在鉤口上，操作人員提升滑架使下橫梁上升，顎板閉合。卸料時，滿載斗被送到卸料場地的料堆或地面上，鋼絲繩繼續下降，使滑架下滑一段距離，鉤口對爪子的壓力立即失去，在頭部上壓彈簧的作用下，爪子旋轉脫開鉤口，司機再度起升，在下橫梁和物料自重作用下逐漸使顎板張開。

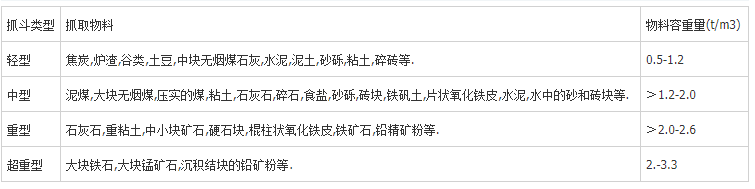

五、可抓取物料分類表：

六、單繩懸掛式抓斗作業過程步驟：

主要是依靠抓斗滑移塊、凸塊、凹槽以及頂針相互作用來完成裝卸料過程。

1、先從抓斗打開放在物料上面開始，由于重力作用，滑移塊下降，凸塊被頂針頂成約30°角；

2、提鋼絲繩，整個滑移塊順著導軌上移，移動一小塊距離之后凸塊與凹槽銜接（凸塊再次小角度旋轉），帶動整個下承梁上移，完成抓斗關閉抓料；

3、卸料時，釋放鋼絲繩，此時抓斗底部先接觸支撐面，由于重力作用，滑移塊下降，凸塊被頂針頂成水平方向（抓斗沒有打開）；

4、提鋼絲繩，滑移塊上移，凸輪被凹槽擋至垂直狀，處于導軌外兩側，于是滑移座與下承梁分離，向上趨接上承梁，抓斗在離開地面瞬間由于重量作用，斗瓣打開卸料；

5、卸完料的抓斗在空中處于打開狀態，放在物料上面，滑移塊下降，凸輪被頂針頂成約30°角，完成一個抓取過程。

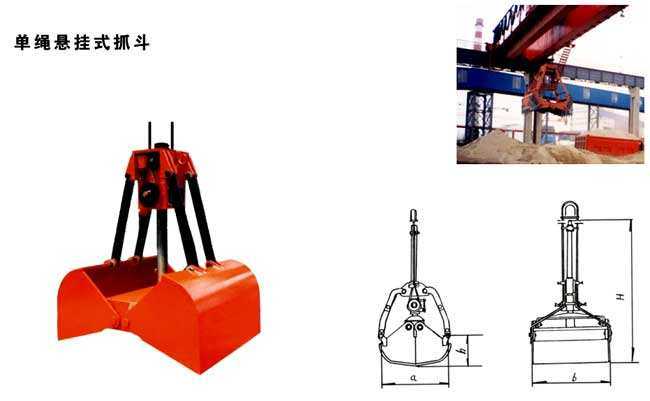

七、單繩懸掛式抓斗產品設計圖片

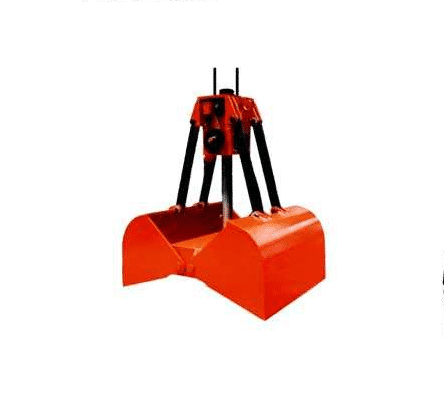

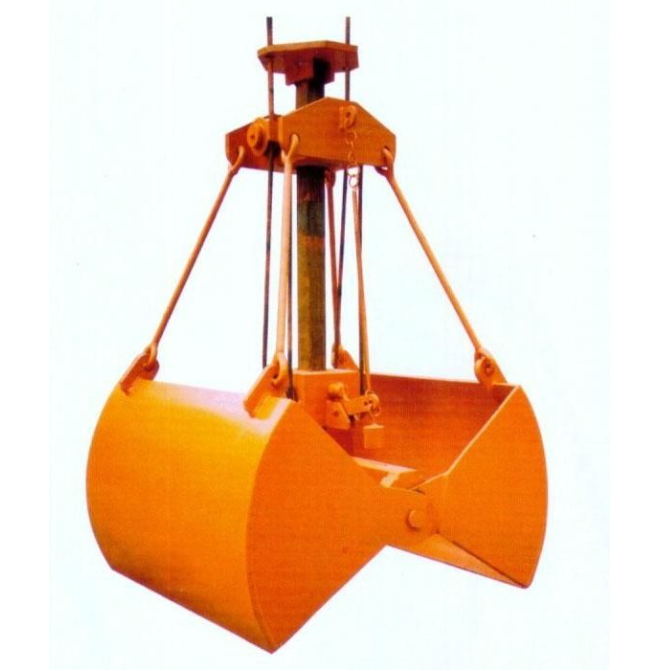

八、單繩懸掛式抓斗產品圖片

九、單繩懸掛式抓斗使用注意事項：

1、抓斗在啟動前，先確認作業場地所有人員是否在安全范圍內，以防發生意外危險；

2、操作使用抓斗時，操作人員應坐在駕駛室內，不得擅自離開工作崗位；

3、對其零部件要經常進行檢查，如發現有受損或磨損等，應立即上報并進行更換；

4、在維護保養前，要正確確認關閉開關，以免造成其意外滑動；

5、抓斗作業時，避免出現迅速轉向、快速上提及突然停止，這些動作對抓斗的損害是非常大的；

6、鋼絲繩應經常進行檢查，如發現有問題應及時進行處理。

十、采購須知：

1、請告知工程師配用于起重機械噸位及使用條件環境；

2、抓取物料的明細及物料重量；

3、提供抓斗尺寸或者圖紙，確實抓斗選型要求；

4、工業環境及材質要求；

5、其他特殊要求。
